Collegamenti elettrici per installazione

Prima di procedere con l'installazione fisica del sistema a catena, è essenziale preparare i collegamenti di alimentazione.

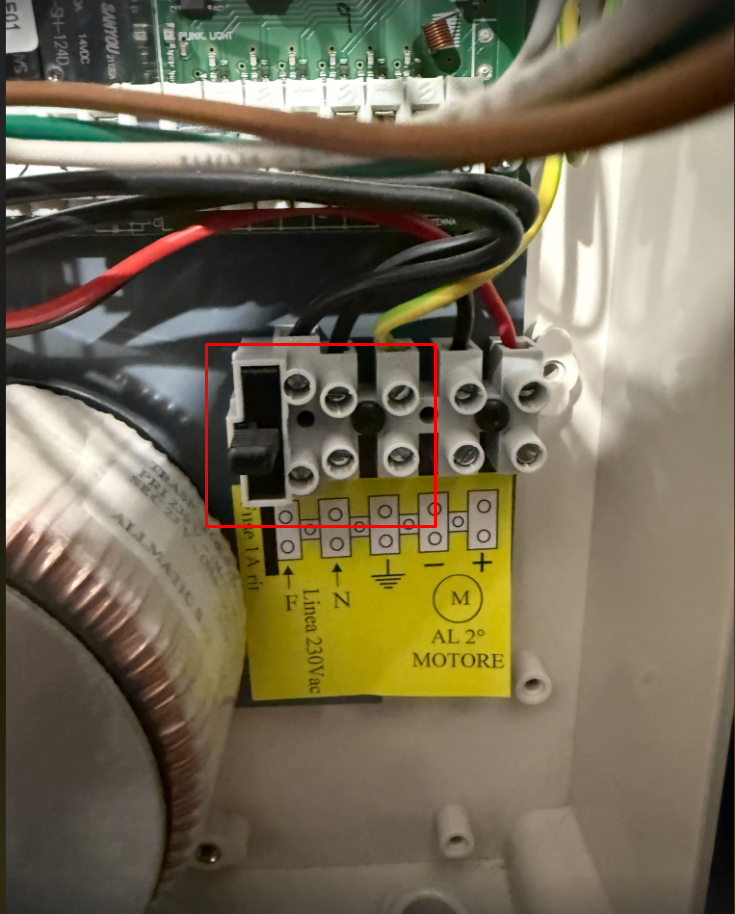

1. Alimentazione a Master Unit

La connessione primaria prevede l'alimentazione all'unità master. Utilizzare una fonte di alimentazione 230V-50Hz (o 110V-60Hz per installazioni in regioni che utilizzano la rete elettrica statunitense).
I terminali di connessione sono chiaramente etichettati sul diagramma:

• F- Fase

• N- neutro

• Terrazza- Contrassegnato con il simbolo standard di terra

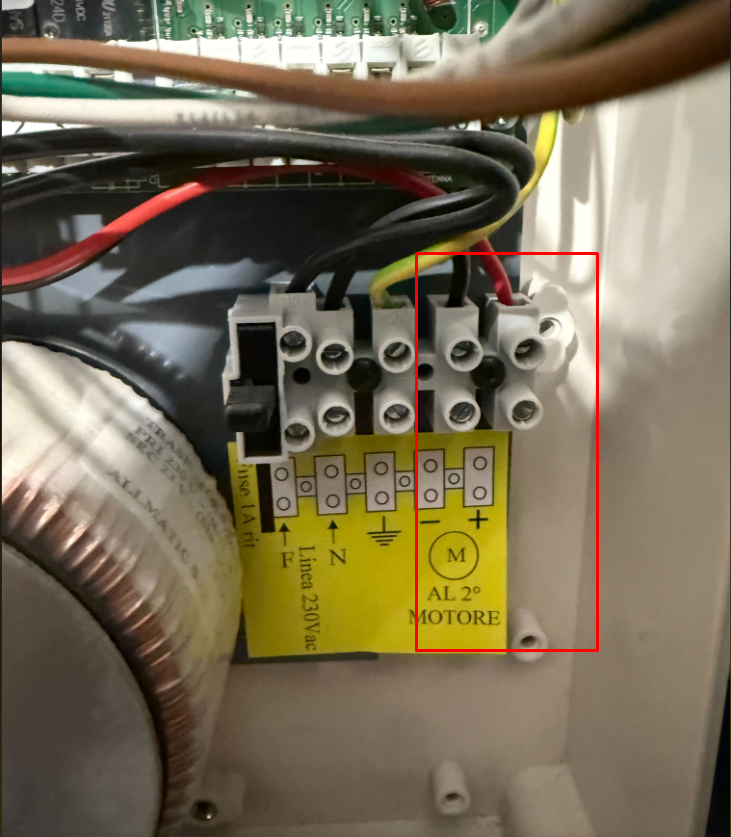

2. Collegamento motore all'unità schiavo

L'unità slave contiene solo il motore e funziona in sincronizzazione con il motore nell'unità master. Per abilitare questa operazione simultanea, è necessario collegare i terminali contrassegnati+ +e-perMotore 2sull'unità master al corrispondente+ +e-terminali suMotore 2nell'unità schiava.
Fare riferimento al diagramma fornito per la posizione esatta delle connessioni Motor 2 nell'unità master.

3. Requisiti di dimensioni del cavo per il collegamento motore 2

La sezione trasversale dei cavi utilizzati per il collegamento Motor 2 dipende dalla distanza tra le unità master e slave:

• Fino a 5 metri: Utilizzare cavi con una sezione trasversale minima di1,5 mm2

• Da 5 a 18 metri: Utilizzare cavi con un minimo di2,5 mm2

• Per lunghe distanze (18-20 metri): Utilizzare cavi con una sezione trasversale di almeno5 mm2

Raccomandazione:Per prestazioni ottimali e installazione semplificata, si consiglia di utilizzareCavi da 2,5 mm2per tutte le distanze tranne collegamenti a lunga percorrenza (oltre 18 metri), doveCavi 5 mm2dovrebbe essere utilizzato.

Assicurarsi che tutti i cavi siano adatti per uso esterno e rispettino codici elettrici locali e standard di sicurezza.
