Cómo instalar Chain Column

Instrucciones para instalar Columna Cadena:

1. 1. 1. Atornillar durante 1,5 - 2,0 cm los 4 tornillos M10x70 en dotación a la base.

2. 2. 2. Coloque la base sobre la base de cemento previamente preparada (Fig.3)

3. 3. 3. La parte superior de la base debe estar limpia y perfectamente horizontal.

4. 4. 4. Pase los tubos de plástico de los cables a través de la abertura central de la base y compruebe de nuevo la estabilidad de la base.

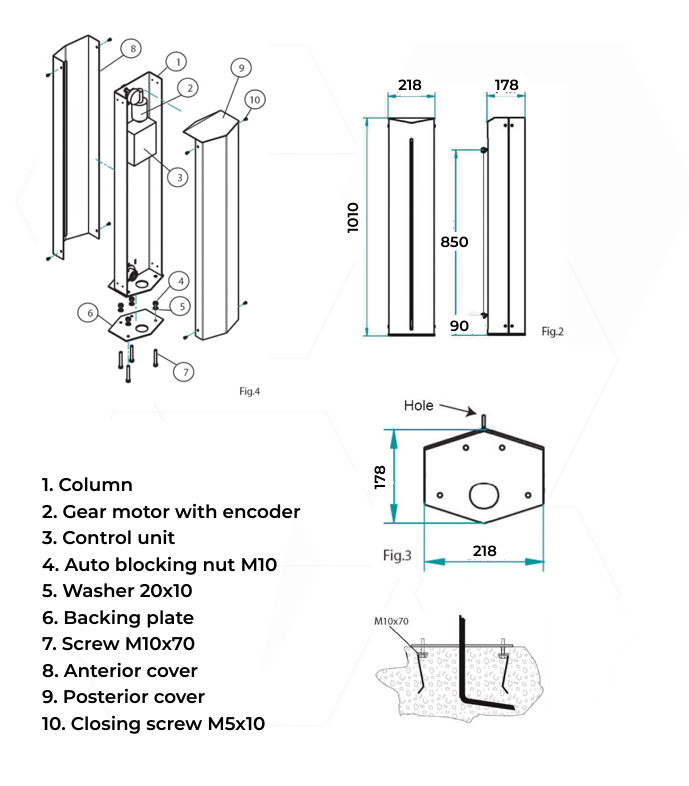

5. 5. 5. Desenrosque los 8 tornillos [10] despegue del frontal [8] y la tapa trasera [9] de la columna (Fig. 4 )

6. 6. 6. Coloque ahora la estructura de columna sobre la base.

7. 7. 7. Arregle ahora la columna a la base con las 4 arandelas [5] y 4 tuercas [4].

8. 8. 8. Arregle las cubiertas frontales [8] de ambas columnas con 4 tornillos [10].

9. 9. 9. Ahora puede fijar la cadena a los agujeros appositos en ambas columnas respetando el nivel X en el centro de la barrera de cadena indicada en la tabla de la página 1 (Fig. 5)

Tenga en cuenta que los cables de instalación no están incluidos con el producto, ya que la longitud del cable adecuada varía dependiendo de los requisitos específicos de su sitio de instalación. Para garantizar una instalación perfecta, le recomendamos consultar con su instalador o con un profesional cualificado que pueda evaluar y calcular con precisión la longitud del cable adecuada requerida para la instalación de Cadena en su ubicación específica.
